トラストデッキの標準仕様

TRUSTDECKー1型 400タイプ

俯瞰図 TRUSTDECKー1型 400タイプ​
断面図 TRUSTDECKー1型 400タイプ​

TRUSTDECKー2型 500タイプ

俯瞰図 TRUSTDECKー2型 500タイプ​
断面図 TRUSTDECKー2型 500タイプ​
タイプ
上端主筋
径・ピッチ
下端主筋
径・ピッチ
ラチス筋
(mm)
トラス筋
(mm)
適応スラブ
(mm)
A-1型
D10@200
D10@100
φ5
65～130
135～200
B-1型
D13@200
D13@100
φ5
70～130
140～200
φ6
130～230
200～300
C-1型
D13＠200
D10＠100
φ5
70～130
140～200
φ6
130～230
200～300
A-2型
D10＠250
D10＠125
φ5
65～130
135～200
φ6
65～130
135～200
B-2型
D13＠250
D13＠125
φ5
70～130
140～200
φ6
130～180
200～250
C-2型
D13＠250
D10＠125
φ5
70～130
140～200
φ6
130～180
200～250
構成材
名称
規格
記号
降伏点
(N/㎟)
引張強度
(N/㎟)
主筋
異形鉄筋
JIS G 3112
SD295
295以上
440～600
ラチス筋
鉄線
JIS G 3532
SWM-P
–
540以上
床板デッキ
溶融亜鉛メッキ鋼板
JIS G 3302
SGC400
295以上
400以上

トラストデッキの特長

鉄筋コンクリートスラブの主筋とデッキプレートを一体化した合理的床構成材

特長 トラストデッキ
  • 鉄筋コンクリートスラブの主筋とデッキプレートを組み合わせた省力化建築商材
  • トラス形状のラチス筋に上端下端主筋を取り付けたトラス筋を底板デッキと一体化させることにより高品質な配筋仕様を実現
  • 建築構造技術の評価を受け「品質管理」と「製品検査」を徹底した工場生産品のため正確な配筋 ピッチとコンクリートかぶり厚さを確保
  • 最大12mまでの大型スパンにも1枚のデッキプレートで対応可能
  • 底板デッキが平らなので後工程となる内装仕上工事が容易
楊重回数低減 連結筋低減 トラストデッキ
安全性向上 三角トラス構造 トラストデッキ

500タイプ

主筋が125ピッチのため、コンクリートのひび割れ防止に効果的

従来のトラストデッキ工法より、端部筋の溶接箇所が20％低減

従来のトラストデッキ工法より、施工効率が25％UP

トラストデッキの施工例

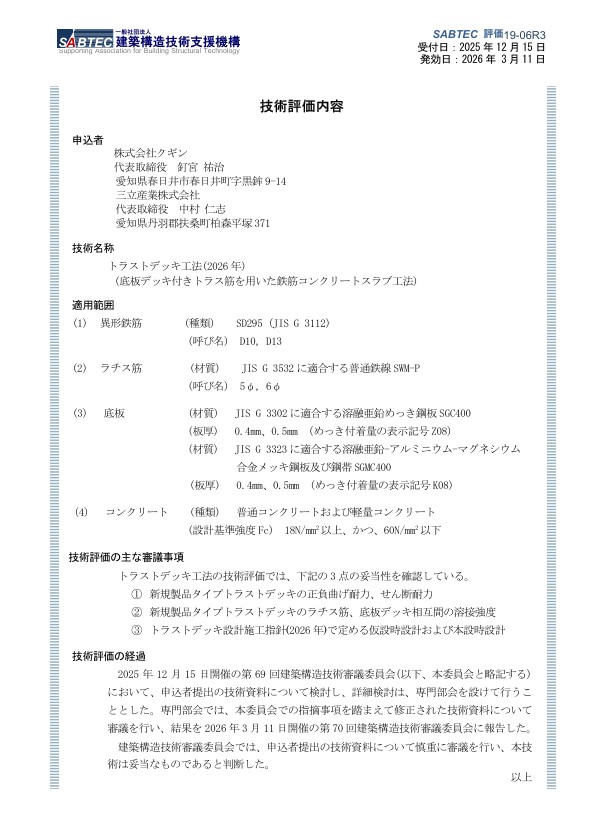

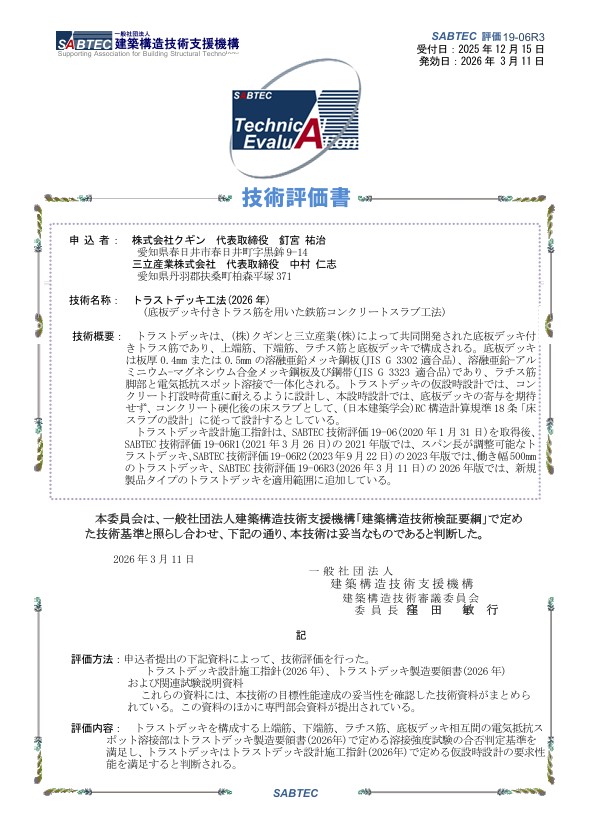

技術評価書・評価報告書

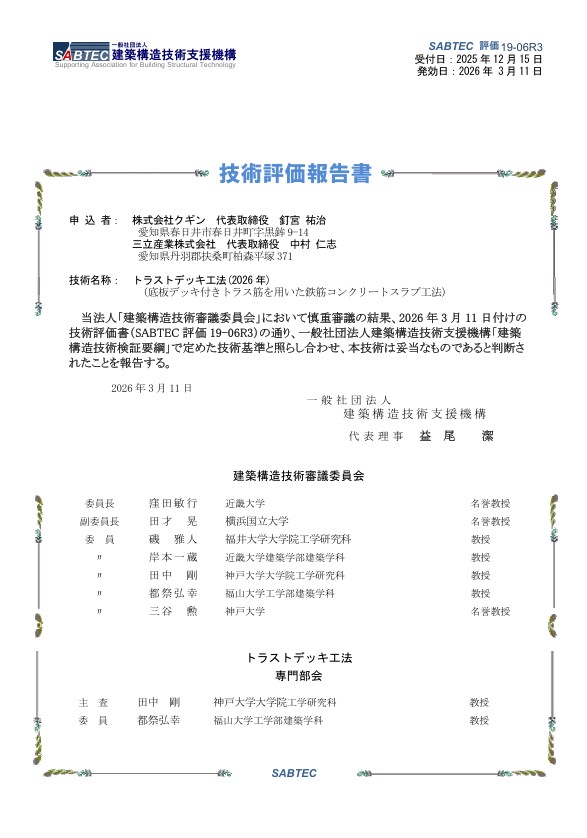

技術評価報告書 トラストデッキ
カタログダウンロード トラストデッキ
